Использование
Этот клапан в основном используется для отсечки клапана, а также может быть выполнен с функцией регулировки или усечения и регулировки.
Материал основных деталей
| Название детали | Материал |
| Корпус клапана | Серый чугун, чугун с шаровидным чернилом |
| Седло клапана | Фторкаучук |
| Пластина бабочки | Чугун с шаровидным чернилом |
| Вал клапана | Углеродистая сталь, нержавеющая сталь |
Спецификация производительности
| Модель | Неноресное давление | Испытательное давление | Применимая температура | Применимые носители | ||||||||||
| Прочность (вода) | Уплотнение (вода) | |||||||||||||
| D71X-10 | 1,0 | 1,5 | 1,1 | ≤ 80 | Вода | |||||||||
| D371X-10 | ||||||||||||||
| D71X-16 | 1,6 | 2,4 | 1,8 | ≤ 80 | Вода | |||||||||
| D371X-16 | ||||||||||||||

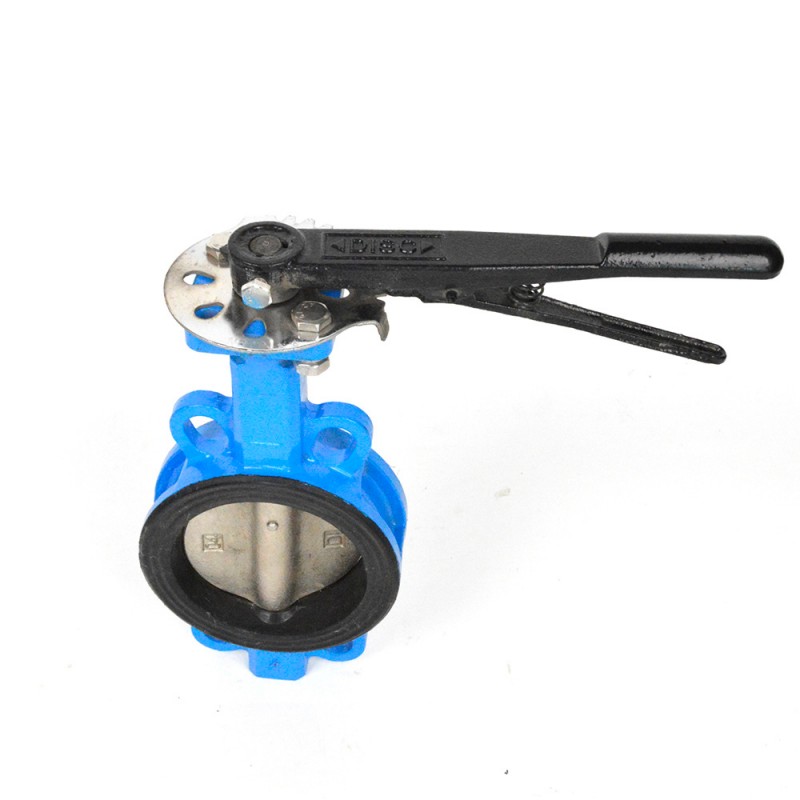

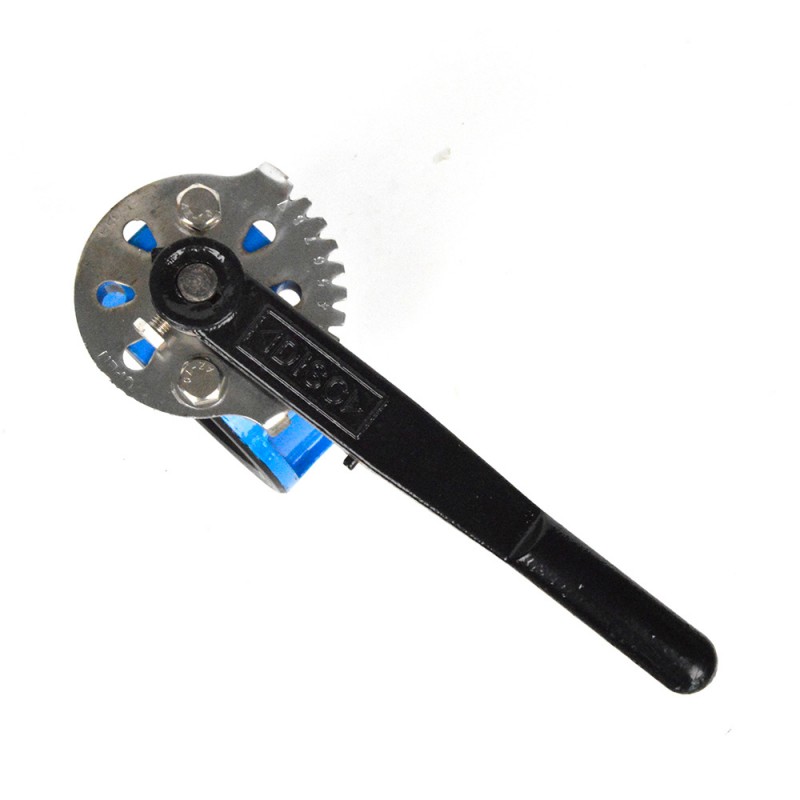

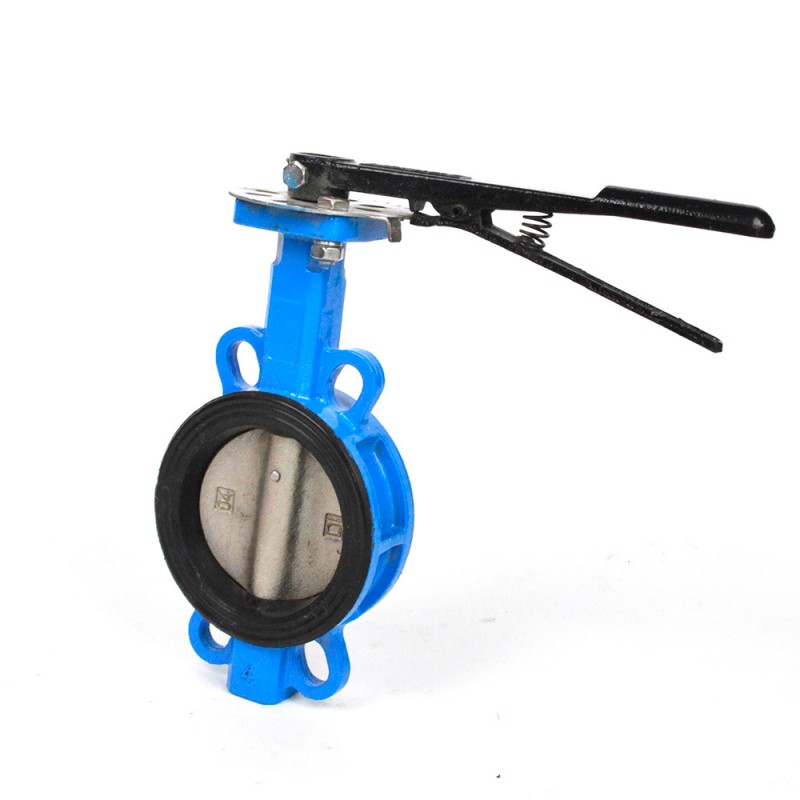

D71X-10/16 Размер и размер подключения
| ДН (Мм) |
Φ | H | Л | Z-φd | В | Эталонный вес | |
| 40 | 110 | 160 | 234 | 4-φ21 | 43 | 2,61 | |
| 50 | 125 | 170 | 234 | 4-φ23 | 43 | 2,9 | |
| 65 | 145 | 178 | 261 | 4-φ23 | 46 | 3,3 | |
| 80 | 160 | 202 | 261 | 4-φ23 | 46 | 3,9 | |
| 100 | 180 | 222 | 259,5 | 4- φ23 | 52 | 5,5 | |
| 125 | 210 | 233 | 312 | 4- φ23 | 56 | 7,8 | |
| 150 | 240 | 257 | 312 | 4- φ26 | 56 | 9,2 | |
| 200 | 295 | 295 | 360 | 4- φ26 | 60 | 15,0 | |

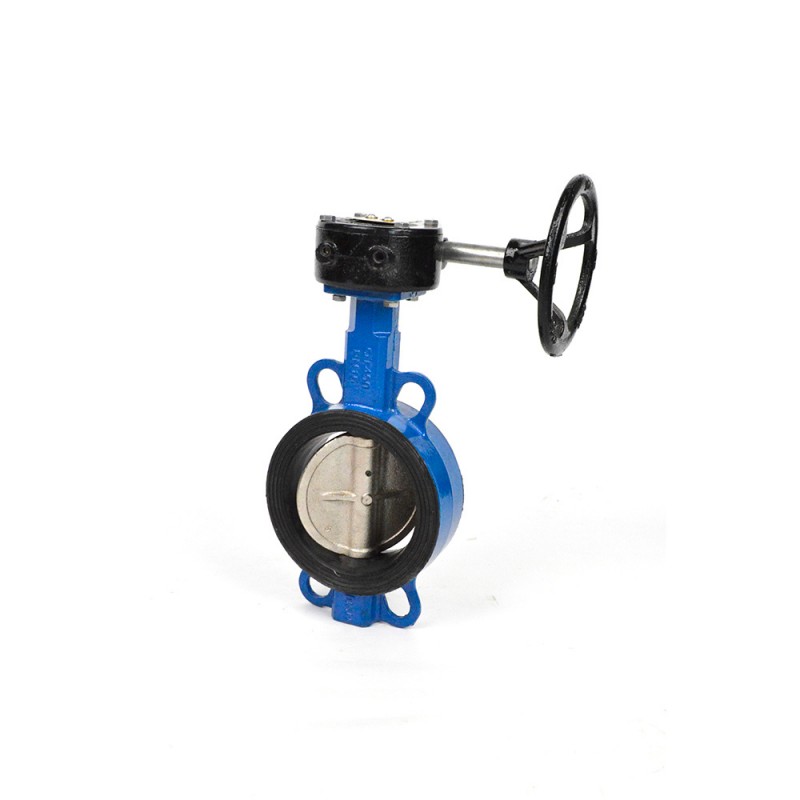

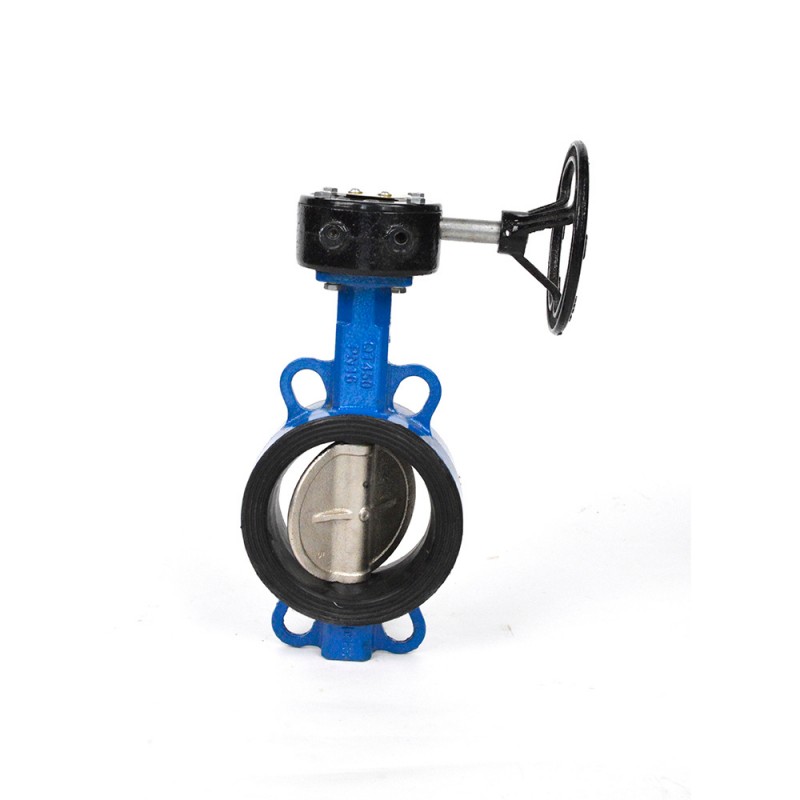

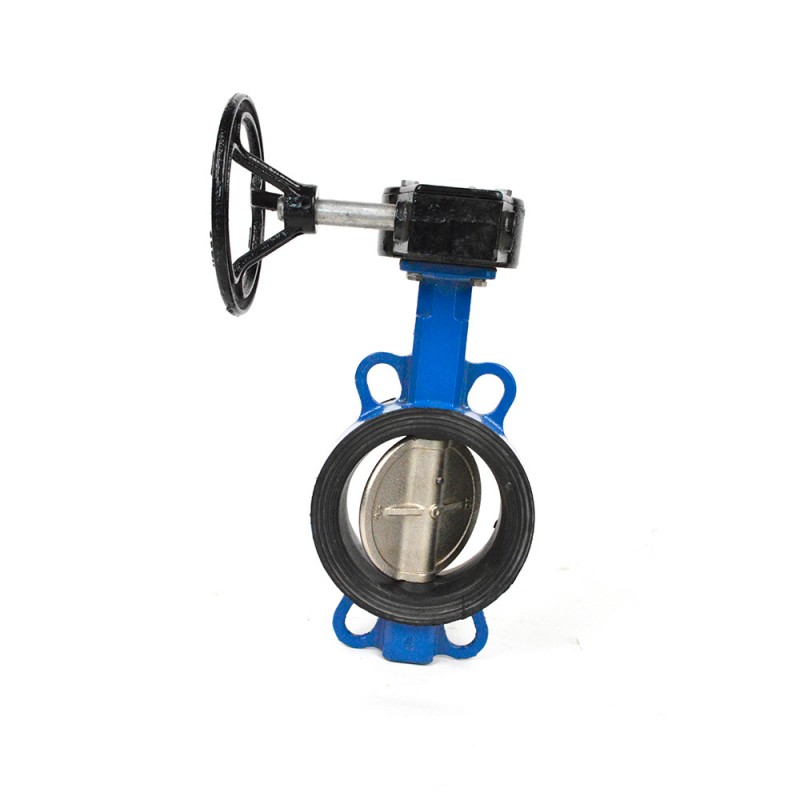

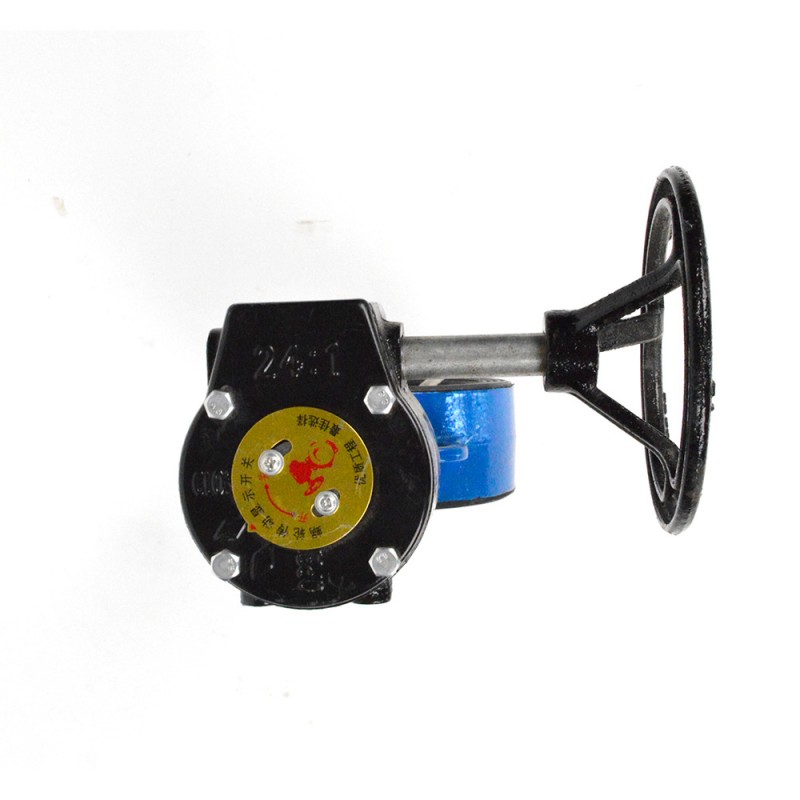

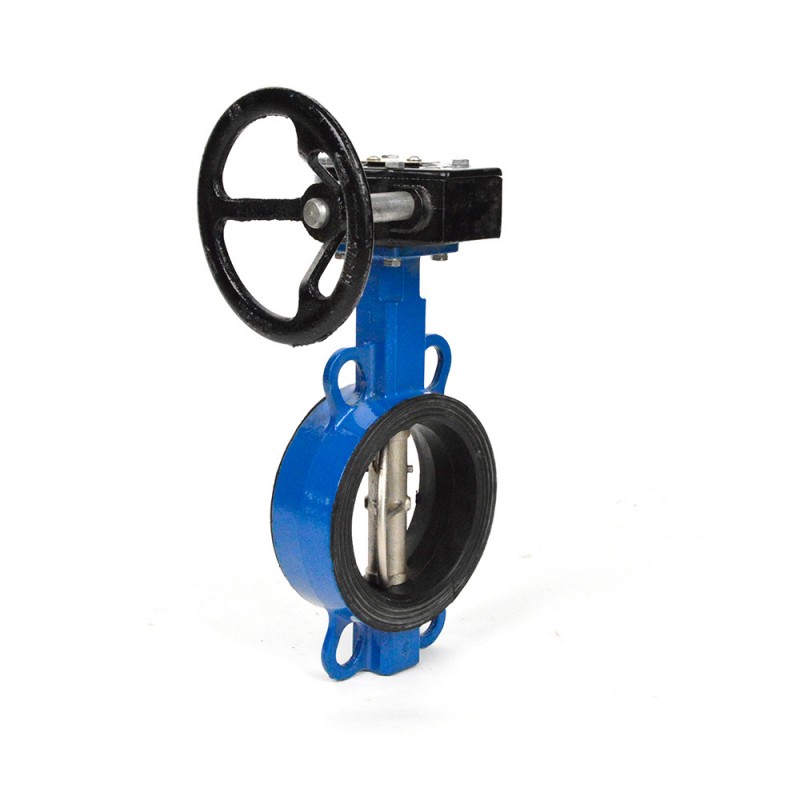

D371X-10/16 Размер и размер подключения
| ДН (Мм) |
Φ | H | Л | Z-φd | В | Эталонный вес | |
| 50 | 125 | 200 | 220 | 4-18 | 43 | 7,5 | |
| 65 | 145 | 220 | 220 | 4-φ18 | 46 | 9 | |
| 80 | 160 | 230 | 220 | 4-φ18 | 46 | 9 | |
| 100 | 180 | 240 | 220 | 4-φ18 | 52 | 9,3 | |
| 125 | 210 | 250 | 268 | 4-φ18 | 56 | 12,7 | |
| 150 | 240 | 265 | 268 | 4-φ23 | 56 | 14,1 | |
| 200 | 295 | 310 | 289 | 4-φ23 | 60 | 28,8 | |
| 250 | 355 | 340 | 289 | 4-φ25 | 68 | 38 | |
| 300 | 410 | 380 | 289 | 4-φ30 | 78 | 46,2 | |
| 350 | 470 | 420 | 289 | 4-φ30 | 78 | 69,5 | |
| 400 | 515 | 522 | 363 | 4-φ31 | 88 | 120 | |
| 450 | 565 | 536 | 363 | 4-φ31 | 106 | 145 | |
| 500 | 620 | 604 | 363 | 4-φ31 | 32 | 203 | |
| 600 | 725 | 695 | 427 | 4-φ34 | 54 | 302 | |
| 700 | 840 | 811 | 482 | 4-M27 | 165 | 410 | |
| 800 | 952 | 893 | 482 | 4-М30 | 190 | 621 | |
| 900 | 1050 | 903 | 529 | 4-М30 | 211 | 908 | |
| 1000 | 1160 | 983 | 529 | 4-M33 | 224 | 1090 | |
