Использование

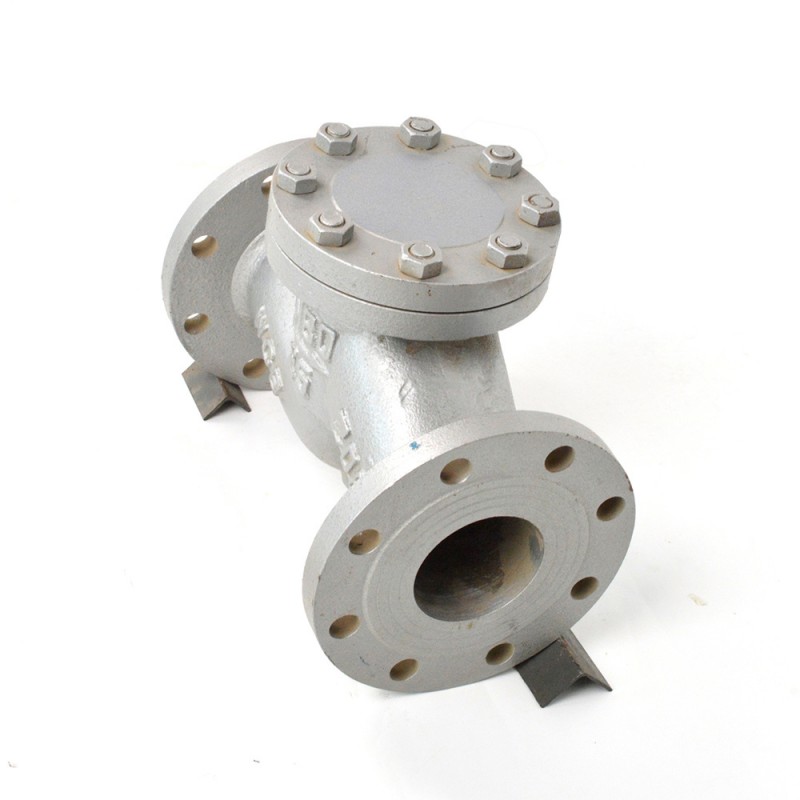

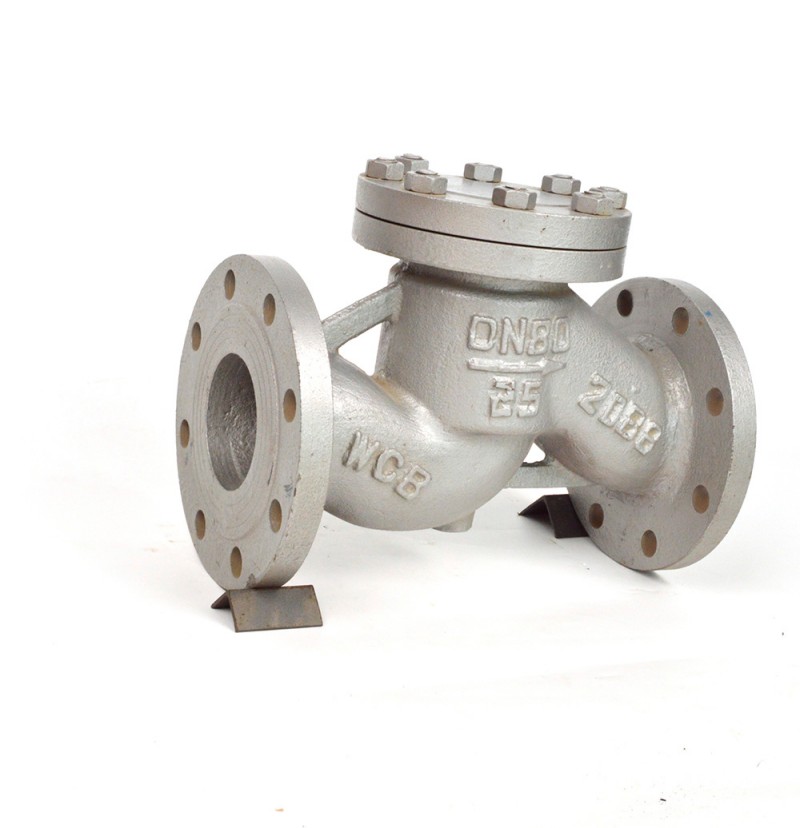

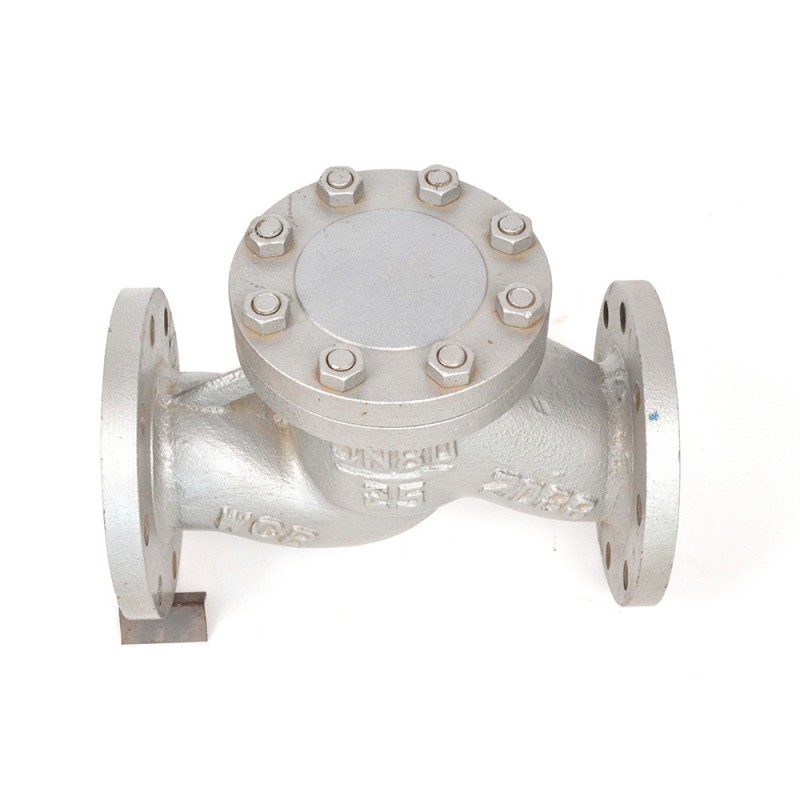

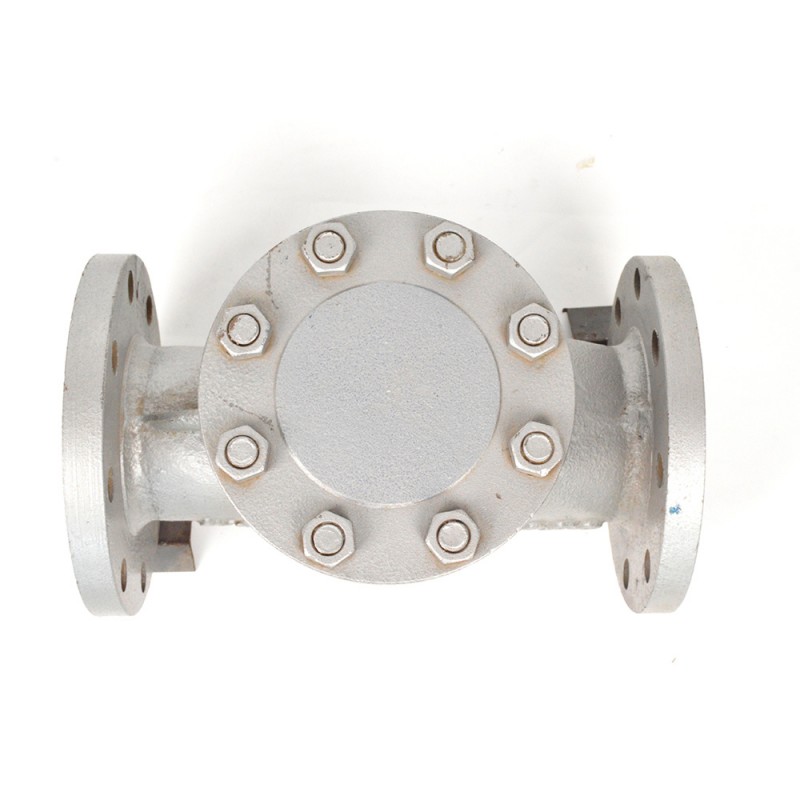

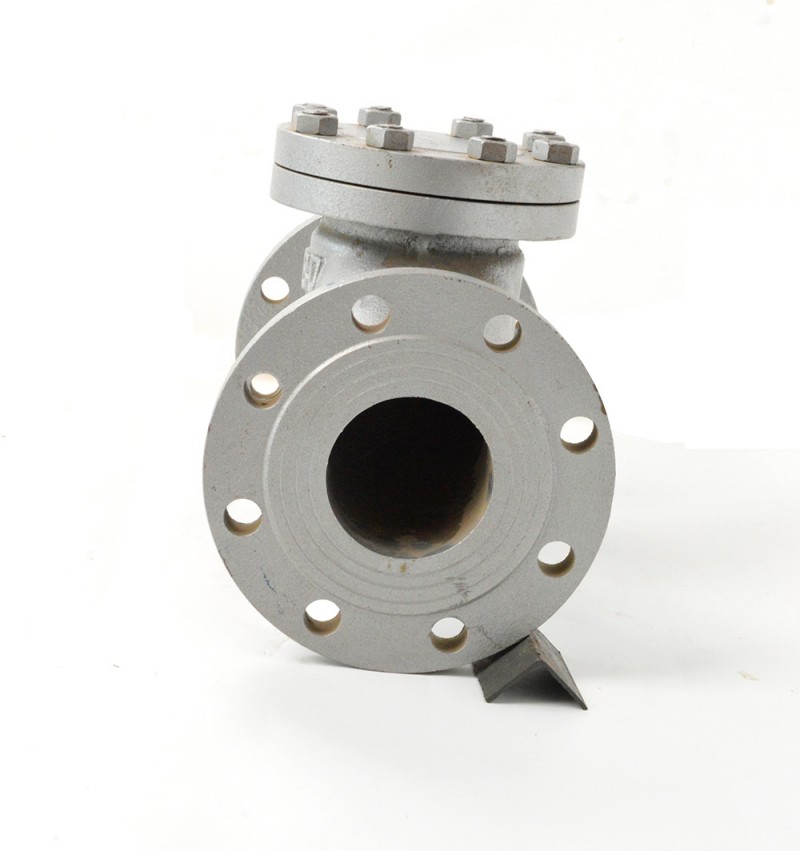

Этот клапан подходит для одностороннего открытия и закрытия азотно-кислотных трубопроводов для предотвращения противотока среды.
Материал основных деталей
| Название детали | Материал |
| Корпус клапана, крышка клапана, клапан | Нержавеющая сталь |
| Джойстик, седло клапана | Нержавеющая сталь |
Спецификация производительности
| Модель | Неноресное давление | Испытательное давление | Применимая температура | Применимые носители | ||||||||||
| Прочность (вода) | Уплотнение (вода) | |||||||||||||
| H41/44W-16ПР | 1,6 | 2,4 | 1,6 | ≤ 200 | Азотные кислоты | |||||||||
| H41/44W-25ПР | 2,5 | 3,8 | 2,5 | |||||||||||
| H41/44W-40ПР | 4,0 | 6 | 4,0 | |||||||||||
Размер и размер соединения
| Модель | Общее название (Мм) |
Размер (Мм) |
Эталонный вес (Кг) |
||||||||||
| Л | Д | D ₁ | D | D. | Б-ф | ZXφd | H44 | H41 | H44 | H41 | |||
| H41/44 Вт − 16 |
15 | 130 | 95 | 65 | 46 | 14-2 | 4Xφ14 | 77 | 3 | ||||
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4Xφ14 | 77 | 4 | |||||
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4Xφ14 | 80 | 6 | |||||
| 32 | 180 | 140 | 100 | 76 | 18-2 | 4Xφ18 | 85 | 8 | |||||
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4Xφ18 | 150 | 95 | 18 | 12 | |||
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4Xφ18 | 160 | 115 | 22 | 19 | |||
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4Xφ18 | 177 | 140 | 26 | 24 | |||
| 80 | 310 | 200 | 160 | 132 | 20-2 | 8Xφ18 | 187 | 170 | 33 | 29 | |||
| 100 | 350 | 220 | 180 | 156 | 22-2 | 8Xφ18 | 202 | 200 | 39 | 40 | |||
| 125 | 400 | 250 | 210 | 184 | 22-2 | 8Xφ18 | 227 | 230 | 37 | 58 | |||
| 150 | 480 | 285 | 240 | 211 | 24-2 | 8Xφ22 | 263 | 255 | 80 | 83 | |||
| 200 | 550 | 340 | 295 | 266 | 24-2 | 2Xφ22 | 293 | 285 | 95 | 100 | |||
| 250 | 650 | 405 | 355 | 319 | 26-2 | 2Xφ26 | 330 | 175 | |||||
| 300 | 750 | 460 | 410 | 370 | 28-2 | 2Xφ26 | 392 | 260 | |||||
| 350 | 850 | 520 | 470 | 429 | 30-2 | 6Xφ26 | 430 | 360 | |||||
| 400 | 950 | 580 | 525 | 480 | 32-2 | 6Xφ30 | 480 | 496 | |||||
| H41/44 Вт -25 |
15 | 130 | 95 | 65 | 46 | 14-2 | 4Xφ14 | 77 | 4 | ||||
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4Xφ14 | 77 | 5 | |||||
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4Xφ14 | 80 | 6 | |||||
| 32 | 180 | 140 | 100 | 76 | 8-2 | 4Xφ18 | 85 | 10 | |||||
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4Xφ18 | 150 | 95 | 18 | 16 | |||
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4Xφ18 | 177 | 115 | 22 | 19 | |||
| 65 | 290 | 185 | 145 | 118 | 22-2 | 8Xφ18 | 192 | 140 | 30 | 24 | |||
| 80 | 310 | 200 | 160 | 132 | 24-2 | 8Xφ18 | 192 | 170 | 35 | 29 | |||
| 100 | 350 | 235 | 190 | 156 | 24-2 | 8Xφ22 | 217 | 200 | 52 | 40 | |||
| 125 | 400 | 270 | 220 | 184 | 26-2 | 8Xφ26 | 250 | 230 | 76 | 72 | |||
| 150 | 480 | 300 | 250 | 211 | 28-2 | 8Xφ26 | 270 | 255 | 103 | 104 | |||
| 200 | 550 | 360 | 310 | 274 | 30-2 | 12Xφ26 | 350 | 285 | 135 | 115 | |||
| 250 | 650 | 425 | 370 | 330 | 32-2 | 12 × φ30 | 410 | 196 | |||||
| 300 | 750 | 485 | 430 | 389 | 34-2 | 16Xφ30 | 430 | 285 | |||||
| 350 | 850 | 555 | 490 | 448 | 38-2 | 16Xφ33 | 450 | 388 | |||||
| 400 | 950 | 620 | 550 | 503 | 40-2 | 16 × φ36 | 560 | 496 | |||||
| H41/44 Вт -40 |
15 | 130 | 95 | 65 | 46 | 40 | 14-4 | 4Xφ14 | 77 | 4 | |||
| 20 | 150 | 105 | 75 | 56 | 51 | 16-4 | 4Xφ14 | 89 | 5 | ||||
| 25 | 160 | 115 | 85 | 65 | 58 | 16-4 | 4Xφ14 | 110 | 6,5 | ||||
| 32 | 180 | 140 | 100 | 76 | 66 | 18-4 | 4Xφ18 | I20 | 11 | ||||
| 40 | 200 | 150 | 110 | 84 | 76 | 18-4 | 4Xφ18 | 140 | 16 | ||||
| 50 | 230 | 165 | 125 | 99 | 88 | 20-4 | 4Xφ18 | 177 | 150 | 22 | 19 | ||
| 65 | 290 | 185 | 145 | 118 | 110 | 22-4 | 8Xφ18 | 192 | 160 | 30 | 26 | ||
| 80 | 310 | 200 | 160 | 132 | 121 | 24-4 | 8Xφ18 | 192 | 175 | 34 | 33 | ||
| 100 | 350 | 235 | 190 | 56 | 150 | 24-4,5 | 8Xφ22 | 217 | 200 | 52 | 41 | ||
| 125 | 400 | 270 | 220 | 184 | 176 | 26-4,5 | 8 × φ26 | 250 | 225 | 76 | 73 | ||
| 150 | 480 | 300 | 250 | 211 | 204 | 28-4,5 | 8Xφ26 | 270 | 262 | 103 | 104 | ||
| 200 | 550 | 375 | 320 | 284 | 260 | 34-4,5 | 12Xφ30 | 350 | 315 | 212 | 147 | ||
| 250 | 650 | 450 | 385 | 345 | 313 | 38-4,5 | 12Xφ33 | 410 | 297 | ||||
| 300 | 750 | 515 | 450 | 409 | 364 | 42-4,5 | 16Xφ33 | 430 | 362 | ||||
| 350 | 850 | 580 | 510 | 465 | 422 | 46 − 3 | 16Xφ33 | 450 | 450 | ||||
| 400 | 950 | 660 | 585 | 535 | 474 | 50-4 | 16xφ42 | 560 | 585 | ||||
