Использование

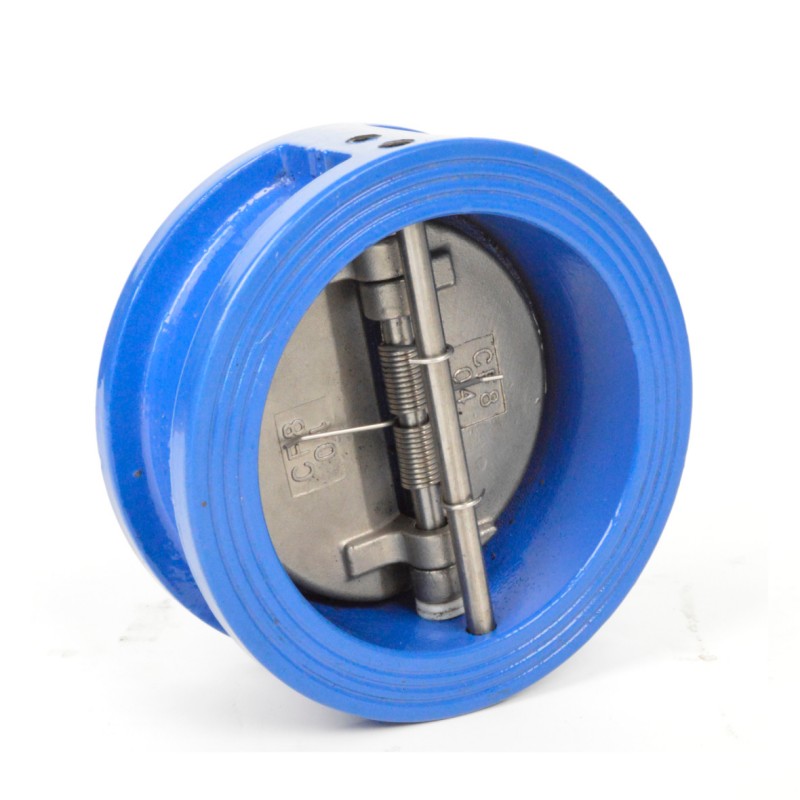

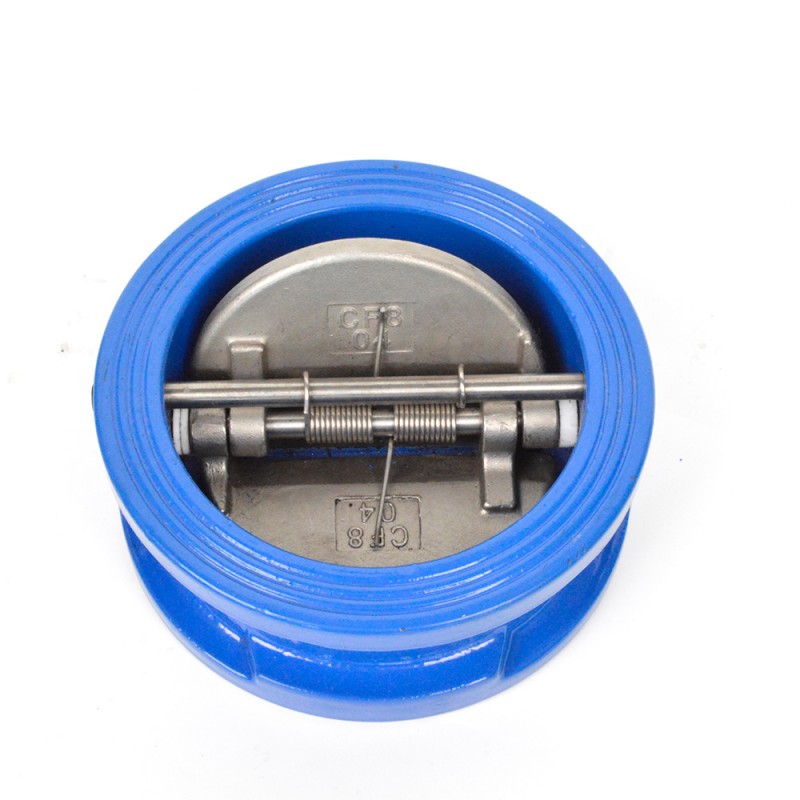

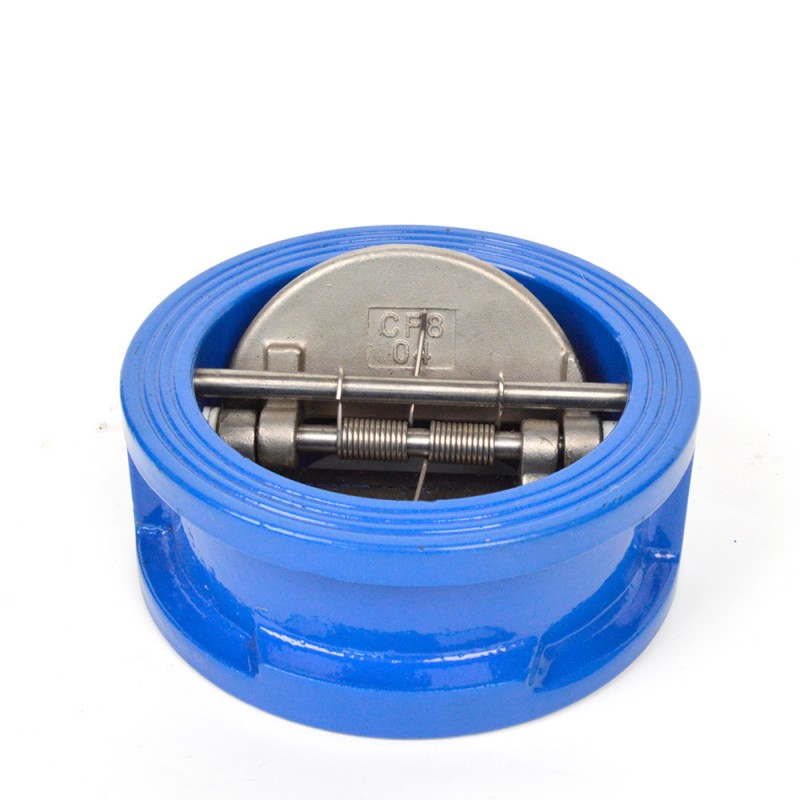

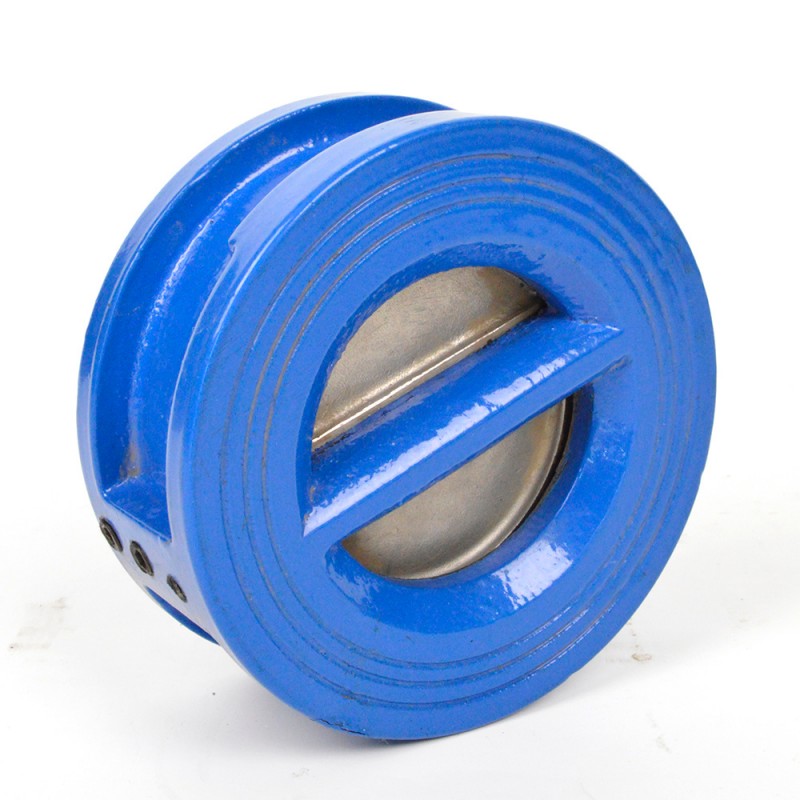

Этот клапан подходит для трубопроводов воды и других неагрессивных сред с рабочей температурой <80 ℃ для предотвращения одностороннего открытия и закрытия противотока среды.
Материал основных деталей
| Название детали | Материал |
| Корпус клапана | Серый чугун, чугун с шаровидным чернилом |
| Клапан | Чугун с шаровидным чернилом |
| Пружина | Нержавеющая сталь |
| Уплотнительное кольцо | Нитрильный каучук |
| Вал клапана | Углеродистая сталь |
Спецификация производительности
| Модель | Неноресное давление | Испытательное давление | Применимая температура | Применимые носители | ||||||||||
| Прочность (вода) | Уплотнение (вода) | |||||||||||||
| DH77X-10 | 10 | 1,5 | 1,1 | ≤ 80 | Вода | |||||||||
| DH77X-16 | 16 | 2,4 | 1,8 | |||||||||||
Размер и размер соединения
| Модель | Общее название ДН (мм) |
Размер (мм) | Эталонный вес | |||||||||||
| Л | Р | Д | До | |||||||||||
| DH77X-10/16 | 40 | 43 | 23,5 | 92 | 55 | 0,9 | ||||||||
| 50 | 43 | 28,5 | 107 | 65,5 | 1,6 | |||||||||
| 65 | 46 | 34,5 | 127 | 81 | 2,5 | |||||||||
| 80 | 64 | 44 | 142 | 95 | 3,9 | |||||||||
| 100 | 64 | 52,8 | 162 | 121 | 4,75 | |||||||||
| 125 | 70 | 66,5 | 192 | 148,3 | 7 | |||||||||
| 150 | 76 | 74,5 | 217 | 171 | 9,75 | |||||||||
| 200 | 89 | 87,5 | 272 | 225 | 15,75 | |||||||||
| 250 | 114 | 127 | 328 | 265 | 27 | |||||||||
| 300 | 114 | 147 | 378 | 310 | 38 | |||||||||
| 350 | 127 | 173 | 438 | 360 | 70 | |||||||||
| 400 | 140 | 198 | 489 | 410 | 83 | |||||||||
